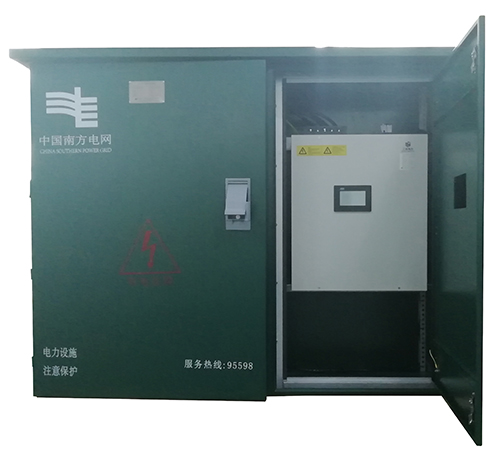

SDUR治理三相不平衡型電纜分接箱是一種將電能質量綜合治理模塊有機合理的融合在戶外式電纜分接箱內，使其在具有電纜分接功能之外還兼具三相不平衡調節、SVG靜止無功發生裝器和APF有源濾波器功能的智能化設備。模塊通過采集配電線路的電流、電壓信號按照三相不平衡、無功、功率因數和諧波濾除的需求合理快速的補償系統無功、濾除諧波和調節三相不平衡度，使主線系統功率因數控制到0.99，諧波濾除率在85%以上，三相不平衡度調節在5%以?xún)?nèi)。
產品特點
電能質量綜合治理模塊：
多種容量配置選擇，合理的最大限度滿足系統容量需求
響應速度快：15ms以?xún)?nèi)自動同時補償系統所需的無功、濾除諧波和三相不平衡調節，能輕松應對任何復雜配電環境
實時采集電壓電流參數，并自動分析電能質量情況，主要包括功功率因數、諧波、三相不平衡度等
標準的RS485通訊，可以遠程控制監控，實現無人值守
主要核心元器件IGBT模塊及驅動均采用國家知名品牌，使用DSP芯片高速檢測和運算，確保模塊的穩定、可靠運行、快速準確響應
具有分相補償能力，有效的解決三相不平衡問題
動力分接組件
支持多種分接支路選擇，1接2、1接4、1接6、亦可按需求配置
分層設計，與電能質量綜合治理功率模塊分層安裝，易操作、維護
結構緊湊，進出線接線簡單方便
創新設計
新構思：綜合用戶需求，全新的應用和結構設計理念
新功能：使常規的電纜分接箱增添了新的模塊功能，既能實現容性或感性無功補償功能，又能實現系統諧波濾除，還能解決三相不平衡問題，消除無功引起的電壓波動，減少線損，實時提高系統的電能質量。
一機多用
滿足電纜分接功能需求
自動調節系統三相不平衡度
滿足系統無功補償需求
動態跟隨，濾除系統諧波
減少線路損耗、節省投資、占地和維護成本
減少電能質量問題帶來的線路附加損耗
減少投資成本：降低電容補償柜、有源濾波、三相不平衡調節設備成本
節省占地空間：模塊集成合理設計，把箱體整體空間利用發揮到極致，節省了其他設備單獨的安裝空間
降低維護成本：模塊化設計，智能工作方式，提高整機壽命，降低維護成本
